電気工事の現場代理人になったばかりの頃、

「施工図って何を描けばいいの？」
「設計図があるのに、なぜ施工図が必要なの？」
「どこまで細かく描けばいい？」

と悩む人は多いと思います。

私自身も、最初から施工図の書き方が分かっていたわけではありません。

現場で施工図を扱うようになって感じるのは、施工図は単に設計図をきれいに描き直すものではないということです。

施工図とは簡単に言えば、

設計図を、実際に現場で施工できる状態まで具体化した図面

です。

この記事では、電気工事における施工図について、

・施工図とは何か
・設計図との違い
・施工図を書く前に確認すること
・実際の施工図の書き方
・施工図に記載する内容
・現場で注意したいポイント

を、現場代理人目線で解説します。

---

【エレユキのワンポイント】

「CADの操作方法」より先に、何のために施工図を書くのかを理解することが大切です。

---

施工図とは？

施工図とは、設計図をもとにして、実際に現場で施工するために作成する詳細な図面です。

設計図だけでは、

・器具の正確な位置
・配管ルート
・ケーブルラックの位置
・設備との取り合い
・天井内の納まり
・施工寸法

などが十分に分からない場合があります。

そこで施工図を作成し、

「職人さんがこの図面を見れば施工できる」

という状態まで情報を具体化します。

---

設計図と施工図の違い

私が若い頃、先輩からこんなことを言われました。

「設計図は積算する図面だ」

もちろん設計図にはそれ以外の役割もありますが、この言葉は設計図と施工図の違いを理解するうえで非常に分かりやすいと思っています。

項目	設計図	施工図
主な目的	設計内容・仕様を示す	現場で実際に施工する
内容	全体的な計画	詳細な位置・寸法・納まり
主な使用者	設計者・発注者・積算担当	現場代理人・職人
詳細度	比較的大まか	施工できるレベルまで詳細
現場変更	基本設計を示す	現場条件に合わせて調整

設計図にコンセント記号が書いてあったとしても、実際の現場では、

「壁のどこにつけるのか」
「他設備と干渉しないか」
「家具や設備機器の位置は大丈夫か」

まで確認する必要があります。

それを具体化するのが施工図です。

関連記事→「設計図と施工図の違い」もご覧ください。

---

施工図を書く前に確認するもの

施工図は、いきなりCADを開いて描き始めればいいわけではありません。

まず必要な資料を確認します。

1．設計図

基本となる資料です。

・電灯設備図
・コンセント設備図
・弱電設備図
・幹線設備図
・系統図

などを確認します。

---

2．仕様書

図面だけでは判断できない内容が仕様書に書かれていることがあります。

特に、

・使用材料
・施工方法
・機器仕様
・高さ
・支持方法

などは確認しておきます。

---

3．建築図

電気施工図では建築図の確認が非常に重要です。

・壁
・天井
・柱
・梁
・建具
・点検口
・家具

などを確認します。

電気図だけ見て施工図を描いてしまうと、後から建築との取り合いで修正になることがあります。

---

4．設備図

空調・衛生設備との干渉も確認します。

特に天井内では、

・ダクト
・給排水管
・空調配管
・ケーブルラック
・電線管

が集中します。

---

---

電気施工図の書き方【7ステップ】

ここからがこの記事の中心です。

初心者の場合、次の順番で考えると施工図を作りやすくなります。

---

STEP1　設計図を確認する

最初に設計意図を確認します。

いきなり線を引くのではなく、

・どんな設備なのか
・どこから電源を取るのか
・何を施工するのか

を把握します。

ここを理解しないまま作図すると、施工図は描けても設計意図と違う図面になってしまいます。

---

STEP2　建築図と重ねて確認する

次に建築図を確認します。

例えばコンセント一つでも、

・壁の位置
・扉の開き方向
・家具
・設備機器

によって適切な位置が変わります。

施工図は電気工事だけを見て描くのではなく、建築全体を見ながら描くことが重要です。

---

STEP3　器具・盤・設備機器の位置を決める

次に、

・照明器具
・コンセント
・スイッチ
・分電盤
・弱電機器

などの位置を確認します。

設計図では大まかな位置しか示されていないケースもあります。

施工図では職人さんが迷わないように、必要に応じて寸法を入れます。

---

STEP4　配管・配線ルートを考える

次にルートを考えます。

ここでは、

・最短距離
・施工しやすさ
・将来の点検性
・他設備との干渉
・支持方法

などを考慮します。

単純に最短距離を通せばいいわけではありません。

現場で施工できるルートになっていることが重要です。

---

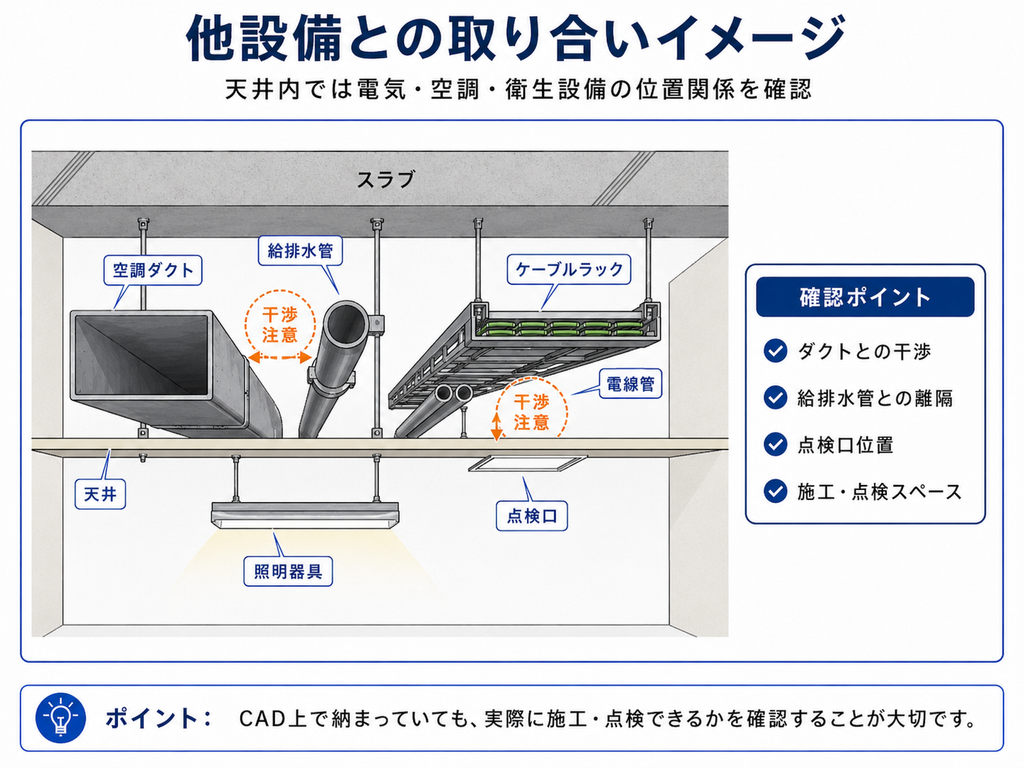

STEP5　他業種との取り合いを確認する

施工図作成では、ここが非常に重要です。

例えば天井内では、

・空調ダクト
・衛生配管
・ケーブルラック
・照明器具
・点検口

が同じ空間に配置されます。

CAD上では納まっていても、実際には施工できないケースがあります。

---

---

STEP6　寸法・高さ・注記を入れる

位置が決まったら、施工に必要な情報を入れます。

例えば、

・壁から○○mm
・FL＋○○mm
・天井高さ
・配管サイズ
・ケーブルサイズ
・ラックサイズ

などです。

ただし、情報を入れすぎると逆に読みにくくなります。

施工する人が迷わないために必要な情報を入れる

という考え方が重要です。

---

STEP7　現場で施工できるか最終確認する

最後に、

「この図面だけ渡されて、自分なら施工できるか？」

という目線で確認します。

・寸法不足はないか
・高さは分かるか
・設備との干渉はないか
・点検できるか
・ルートは施工可能か

を確認します。

ここまでできて、施工図として使える状態になります。

---

施工図の作図管理方法

施工図に書く内容は工事内容によって変わりますが、代表的なものは次のとおりです。

・受変電設備　施工図
・幹線設備　施工図
・動力設備　施工図
・電灯・コンセント設備　施工図
・弱電設備　施工図
・盤類取付詳細図
・接地工事　施工図

施工図作成リストを活用する

施工図は、作成すること自体が目的ではありません。
実際に施工するタイミングまでに、承認された施工図が現場で使える状態になっていることが重要です。

そのため私は、現場で必要になる施工図をあらかじめリスト化し、承認リミットを記入したうえで、そこから逆算して「いつ頃から作図を始めるか」を決めています。

また、すべての施工図を同時に進めるのではなく、

・施工時期が早いもの
・承認に時間がかかりそうなもの
・他業種との調整が多いもの
・変更の影響が大きいもの

などを見ながら、作図の優先順位を決めます。

施工図は、必要になってから慌てて作るのでは遅い場合があります。
施工日から逆算して、作図・社内確認・提出・承認までの期間を見込んで管理することが大切です。

今回、私が実際の現場で使っている施工図作成リストを共有します。
現場ごとに必要な施工図や工程は異なりますが、作図スケジュールや優先順位を整理する際の参考として、ぜひ活用してください。

施工図作成リストの使い方

ダウンロードしたExcelには、現場で必要になる施工図を記入し、それぞれの施工予定時期・承認リミット・作図開始時期を整理して使用します。

現場によって必要な施工図は異なるため、不要な項目は削除し、必要な項目は追加してください。

特に新人の現場管理では、

「どの施工図から作ればいいのか分からない」
「いつまでに承認をもらえばいいのか分からない」

となりやすいので、一覧化しておくと全体の優先順位が見えやすくなります。

施工図の作成状況をリストで管理することで、作図漏れや承認遅れを防ぎ、施工時に必要な図面を確実に準備しやすくなります。

---

施工図には変更があって当たり前

施工図は、一度作成して承認されたら終わりではありません。

実際の現場では、建築側の変更、設備機器の変更、他業種との取り合い、現場条件、施主からの要望などによって、施工内容が変わることがあります。そのため、施工図も現場の進捗に合わせて修正していく必要があります。

大切なのは、変更が出ること自体を問題と考えるのではなく、変更内容を正確に反映し、関係者に確実に伝えることです。

私は変更が発生した場合、施工図をすぐに差し替えるのではなく、できるだけ朱書きで変更箇所を明確にして職人さんへ伝えるようにしています。

その理由のひとつが、現場で使っている施工図には、職人さん自身が寸法や施工上の注意点、確認事項などの大切なメモを書き込んでいることが多いからです。

施工図を新しいものに差し替えてしまうと、それまで図面に書き込まれていた重要な情報まで失われてしまう可能性があります。

そのため私は、必要以上に施工図を差し替えず、変更箇所を朱書きで分かりやすく示し、スピーディーに職人さんへ変更内容を伝えることを意識しています。

もちろん、大きな変更や正式な図面更新が必要な場合は施工図自体を修正しますが、現場では「きれいな図面を作ること」よりも、変更内容を間違いなく、早く、分かりやすく伝えることの方が重要な場面もあります。

施工図は「完成したら終わりの図面」ではなく、現場の状況に合わせて更新しながら使っていく実務図面だと考えると分かりやすいです。

---

施工図作成でよくある失敗

寸法が少なすぎる

器具の位置は描いてあるものの、どこを基準に施工すればいいのか分からない状態です。

---

他設備との干渉を確認していない

電気図面だけを見ていると起こりやすい失敗です。

特に天井内は注意が必要です。

---

設計図をそのまま写している

これは施工図とは言いにくいです。

設計図から、

「現場で施工するには何の情報が足りないか？」

を考えて追加していく必要があります。

---

詳細図がない

複雑な納まりほど平面図だけでは分かりにくくなります。

必要に応じて詳細図を追加します。

---

まとめ｜施工図は「現場で施工できる図面」にする

施工図は、設計図をきれいに描き直すための図面ではありません。

設計図を実際に施工できるレベルまで具体化する図面です。

施工図を作成するときは、

・設計意図を理解する
・建築図を確認する
・器具位置を決める
・配管・配線ルートを考える
・他設備との干渉を確認する
・寸法・高さを入れる
・実際に施工できるか確認する

という流れで考えると整理しやすくなります。

施工図は経験によって上達する部分も大きいです。

最初から完璧な図面を作ろうとするより、

「この図面を見て職人さんが迷わず施工できるか？」

を常に考えながら作成することが大切です。

---
